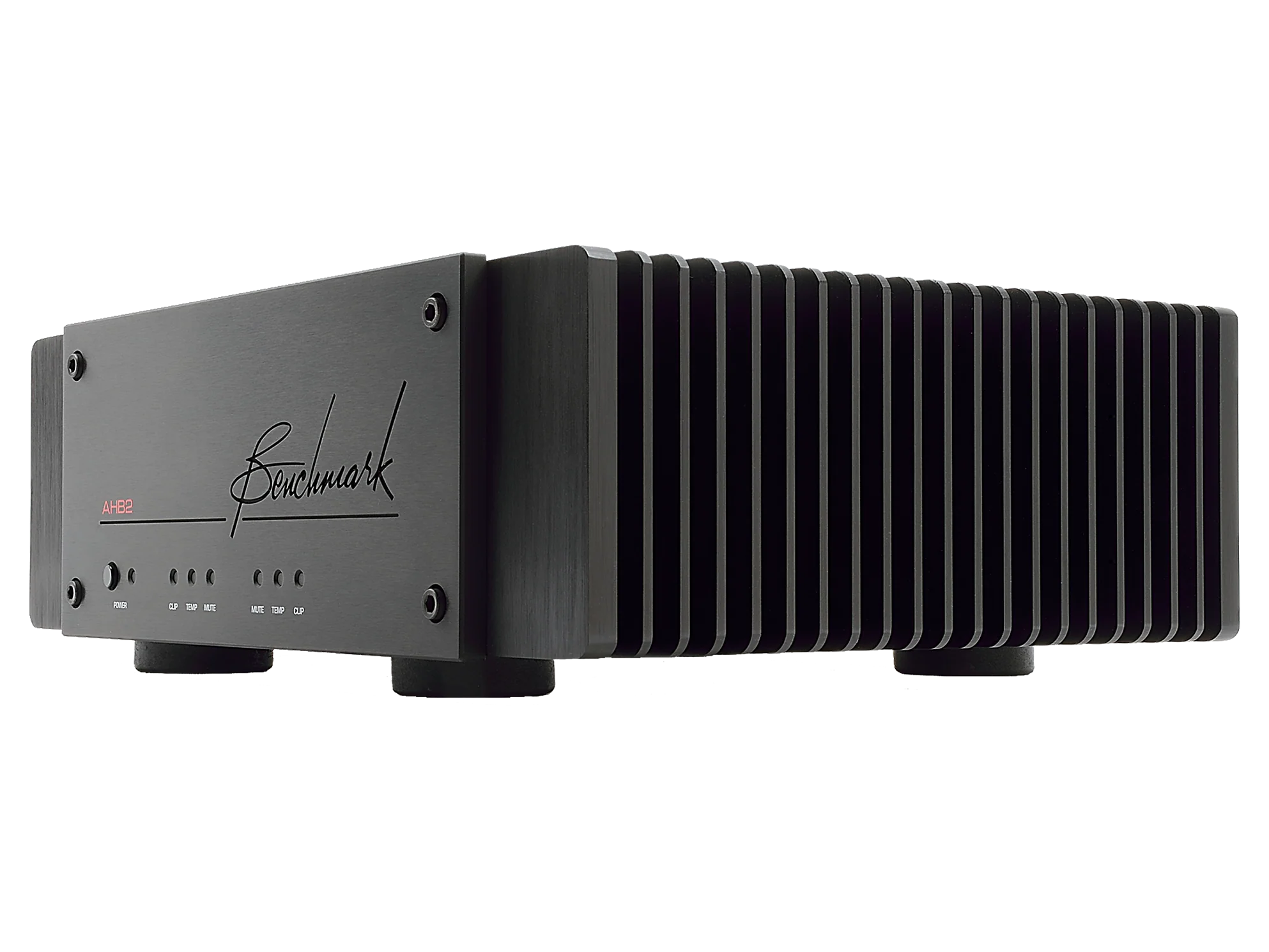

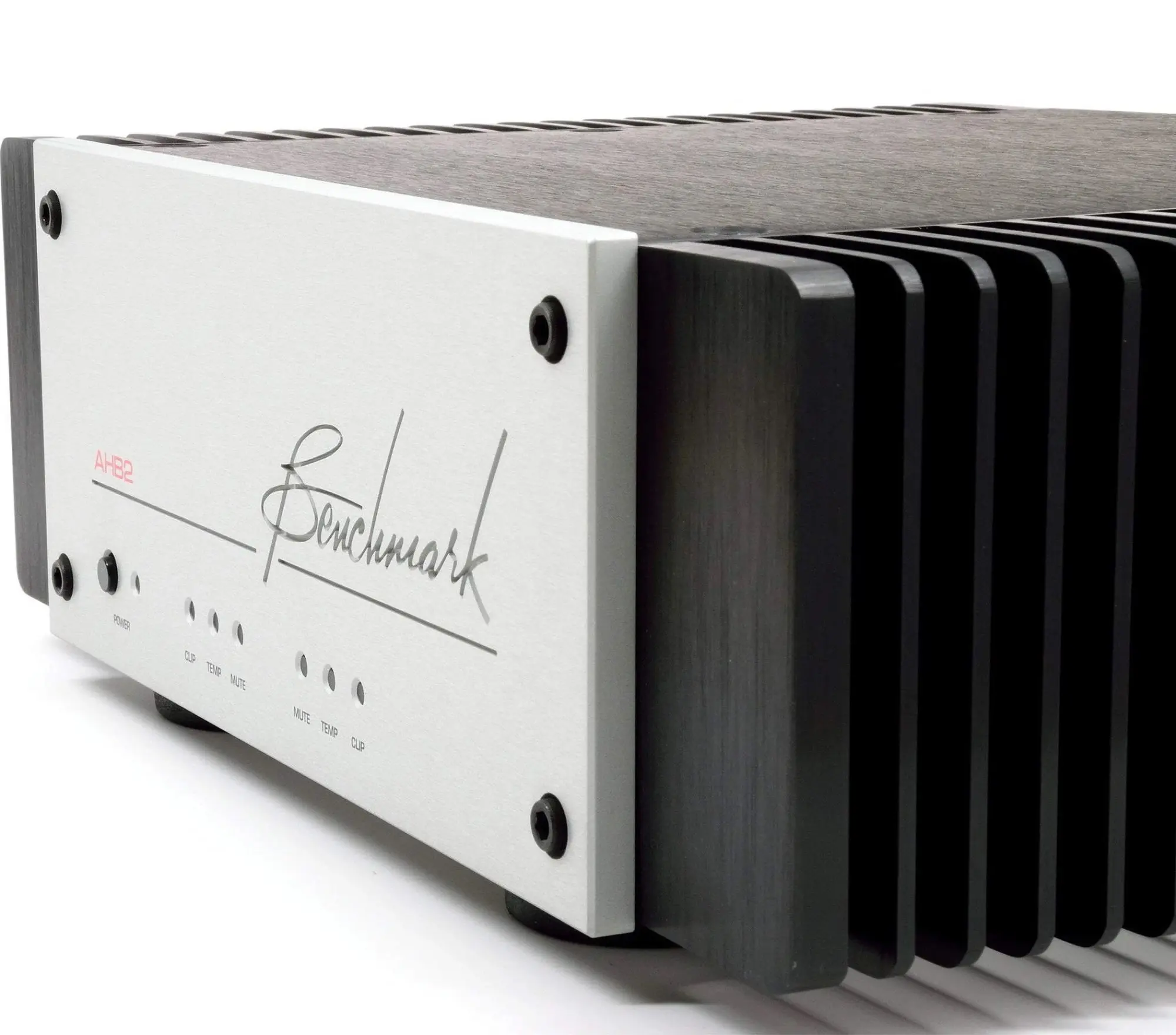

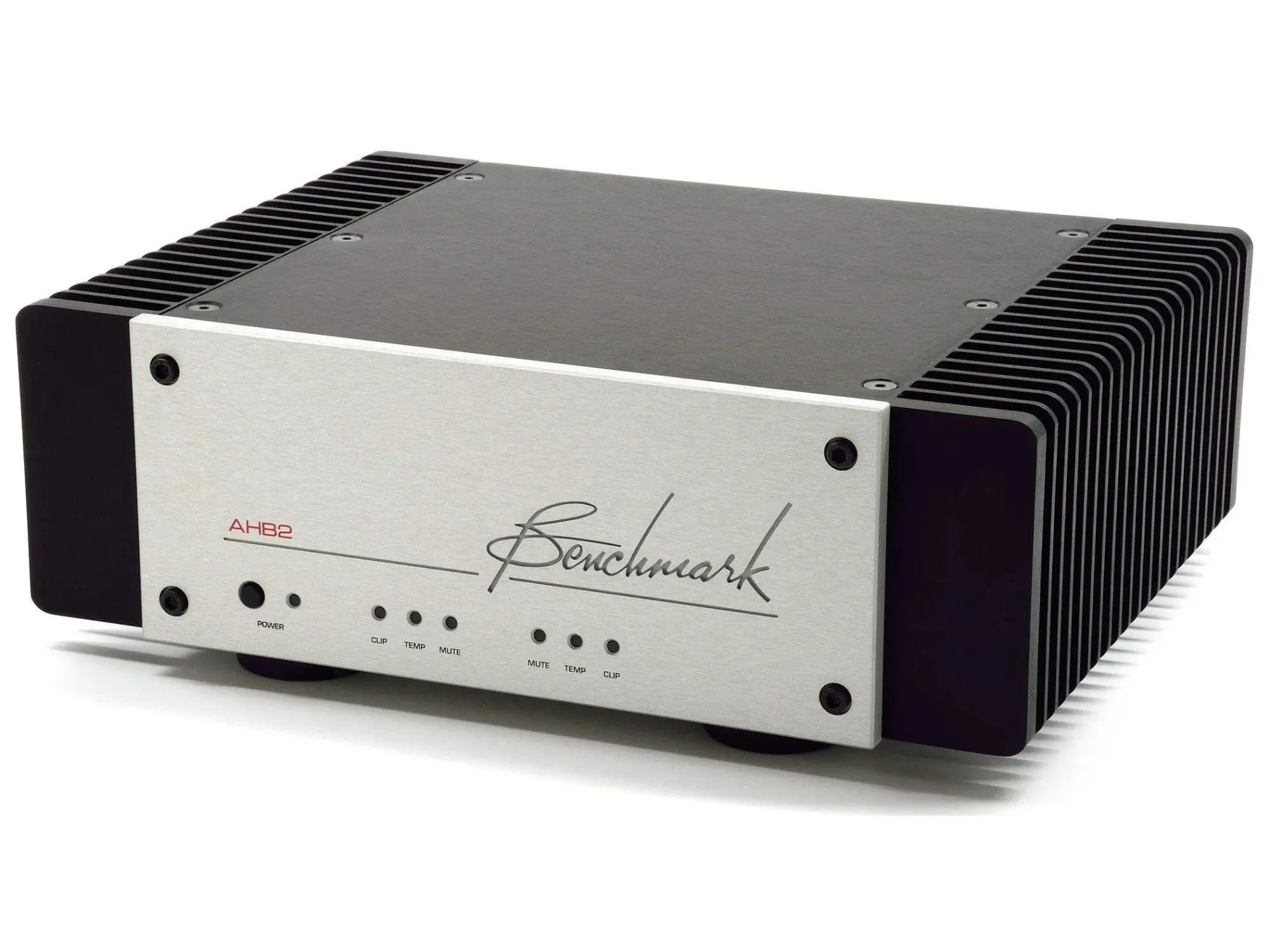

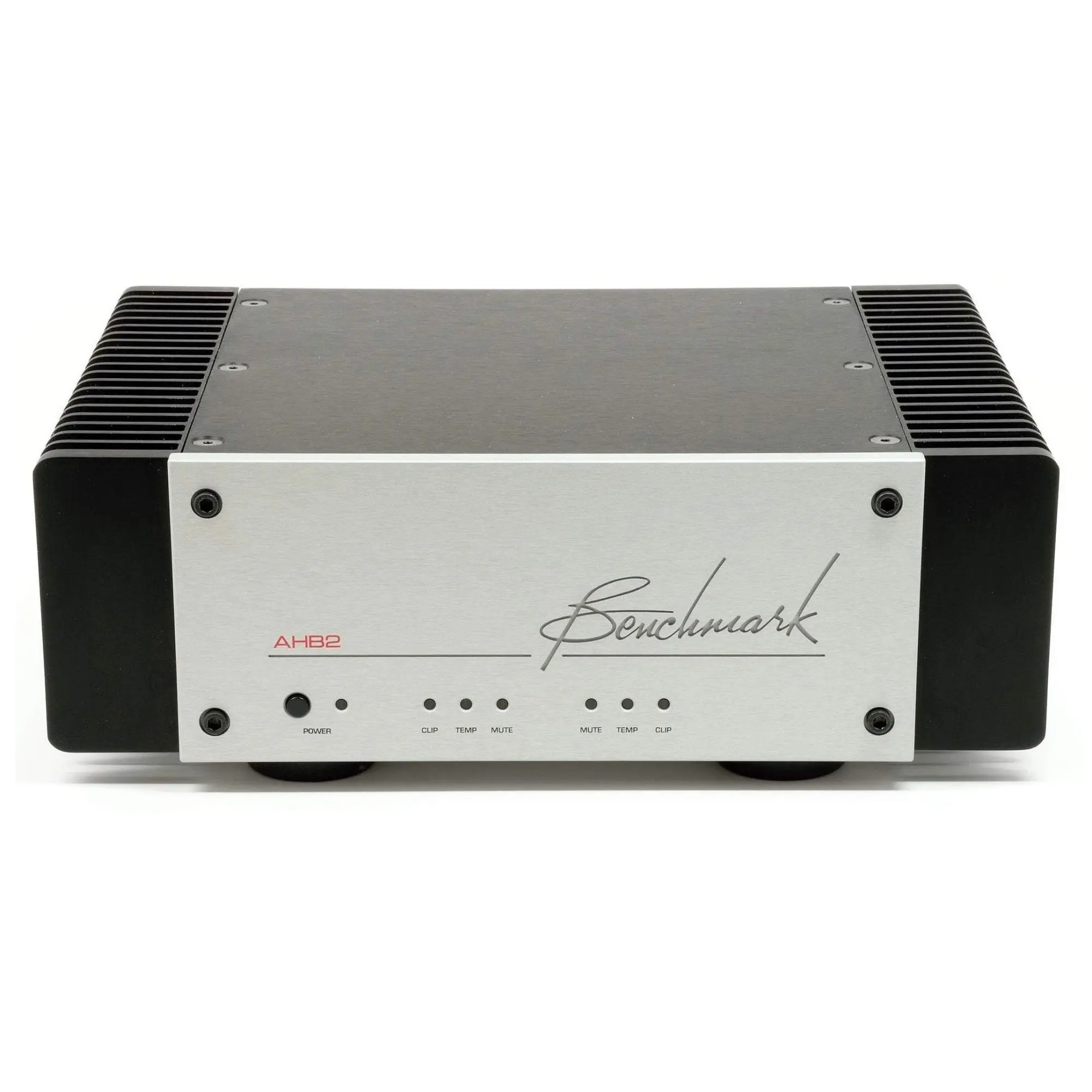

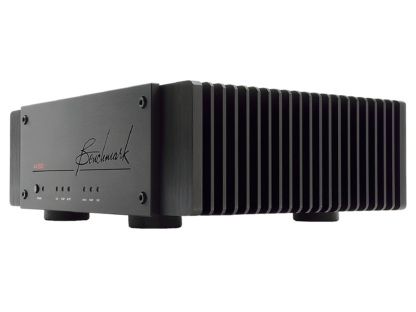

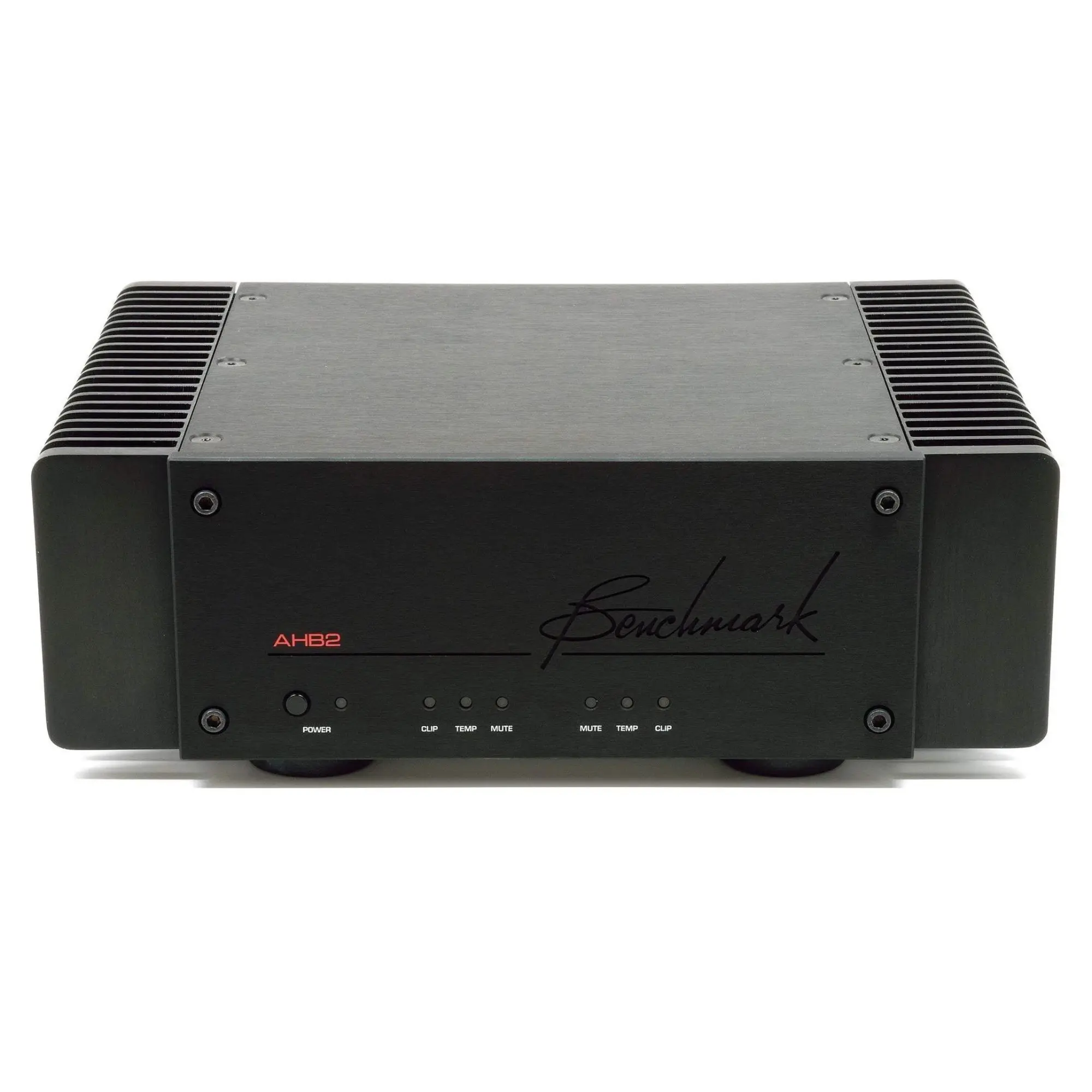

Benchmark AHB2 końcówka mocy

Dane techniczne

Ciągła średnia moc wyjściowa
< 0,0003 % THD+N przy pełnej mocy znamionowej, 20 Hz do 20 kHz
100 W na kanał przy 8 omach, oba kanały wysterowane
130 W na kanał przy 6 omach, oba kanały wysterowane
190 W na kanał przy 4 Ohm, oba kanały napędzane
240 W na kanał przy 3 omach, oba kanały napędzane
259 W na kanał przy 2 Ohm, oba kanały napędzane
200 W przy 16 Ohm, zmostkowane mono
380 W przy 8 Ohm, zmostkowane mono
480 W przy 6 omach, zmostkowane mono
518 W przy 4 omach, zmostkowane mono

Napięcie wyjściowe przy różnych impedancjach obciążenia
< 0,0003% THD+N przy następujących napięciach wyjściowych i impedancjach obciążenia, 20 Hz do 20 kHz
29,03 dBV, 31,25 dBu, 28,28 Vrms przy 8 Ohm, oba kanały wysterowane
28,92 dBV, 31,14 dBu, 27,93 Vrms przy 6 Ohm, oba kanały wysterowane
28,81 dBV, 31,03 dBu, 27,57 Vrms przy 4 Ohm, oba kanały wysterowane
28,57 dBV, 30,79 dBu, 26,83 Vrms przy 3 Ohm, oba kanały wysterowane
27,14 dBV, 29,36 dBu, 22,76 Vrms przy 2 Ohm, oba kanały wysterowane
35,05 dBV, 37,27 dBu, 56,57 Vrms przy 16 Ohm, zmostkowane mono
34,83 dBV, 37,05 dBu, 55,14 Vrms przy 8 Ohm, zmostkowane mono
34,59 dBV, 36,81 dBu, 53,67 Vrms przy 6 Ohm, zmostkowane mono
33,16 dBV, 35,38 dBu, 45,52 Vrms przy 4 Ohm, zmostkowane mono

SNR i zakres dynamiki
Znamionowa moc wyjściowa w stosunku do szumu wyjściowego, wejścia zwarte
132 dB A-ważone, tryb stereo
135 dB A-ważone, tryb mono
130 dB nieważony, 20 Hz do 20 kHz, tryb stereo
133 dB nieważony, 20 Hz do 20 kHz, tryb mono

Napięcie szumów
Wyjściowe napięcie szumów, ważone A, zwarte wejścia
-103 dBV, -101 dBu, 7,1 uVrms, tryb stereo
-100 dBV, -98 dBu, 9,8 uVrms, tryb mono

Szum w stosunku do 2,83 Vrms (1 W przy 8 Ohm)
Szum wyjściowy względem 2,83 Vrms, ważony A, zwarte wejścia
-112 dB, tryb stereo
-109 dB, tryb mono

THD+N
1 kHz, 80 kHz LPF, przy pełnej mocy znamionowej do dowolnego obciążenia znamionowego
< -118 dB (< 0,00013%), tryb stereo
< -118 dB (< 0,00013%), tryb mono

THD
1 kHz, 20 kHz LPF, przy pełnej mocy znamionowej dla dowolnego obciążenia znamionowego
< -119 dB (< 0,00011%), tryb stereo
< -120 dB (< 0,00010%), tryb mono

Crosstalk
Lepiej niż -115 dB przy 1 kHz
Lepiej niż -92 dB przy 20 kHz

Pasmo przenoszenia
Lepiej niż 0,1 Hz do 200 kHz, +0/-3 dB
-0,01 dB przy 20 Hz, -0,17 dB przy 20 kHz, obciążenie 8 omów
-0,23 dB przy 20 Hz, -0,32 dB przy 20 kHz, obciążenie 4 Ohm

Współczynnik tłumienia
350 przy 20 Hz, 8 omów
254 przy 1 kHz, 8 omów
34 przy 20 kHz, 8 omów
7 przy 200 kHz, 8 omów

Maksymalny prąd wyjściowy audio
29 A szczytowo, na kanał, oba kanały wysterowane

Czułość wejściowa
Niskie wzmocnienie = 22 dBu (9,8 Vrms), wzmocnienie = 9,2 dB
Średnie wzmocnienie = 14,2 dBu (4 Vrms), wzmocnienie = 17,0 dB
High-Gain = 8,2 dBu (2 Vrms), wzmocnienie = 23 dB
W przypadku wejść niezbalansowanych należy użyć ustawień Mid-Gain lub High-Gain.
Wejścia niezbalansowane wymagają kabli przejściowych z RCA na XLRM
Impedancja wejściowa
50 k omów, tryb normalny
1 M Ohm, tryb wspólny

Wejściowy współczynnik CMRR
80 dB przy 20 Hz, typowo
80 dB przy 1 kHz, typowo
65 dB przy 20 kHz, typowy

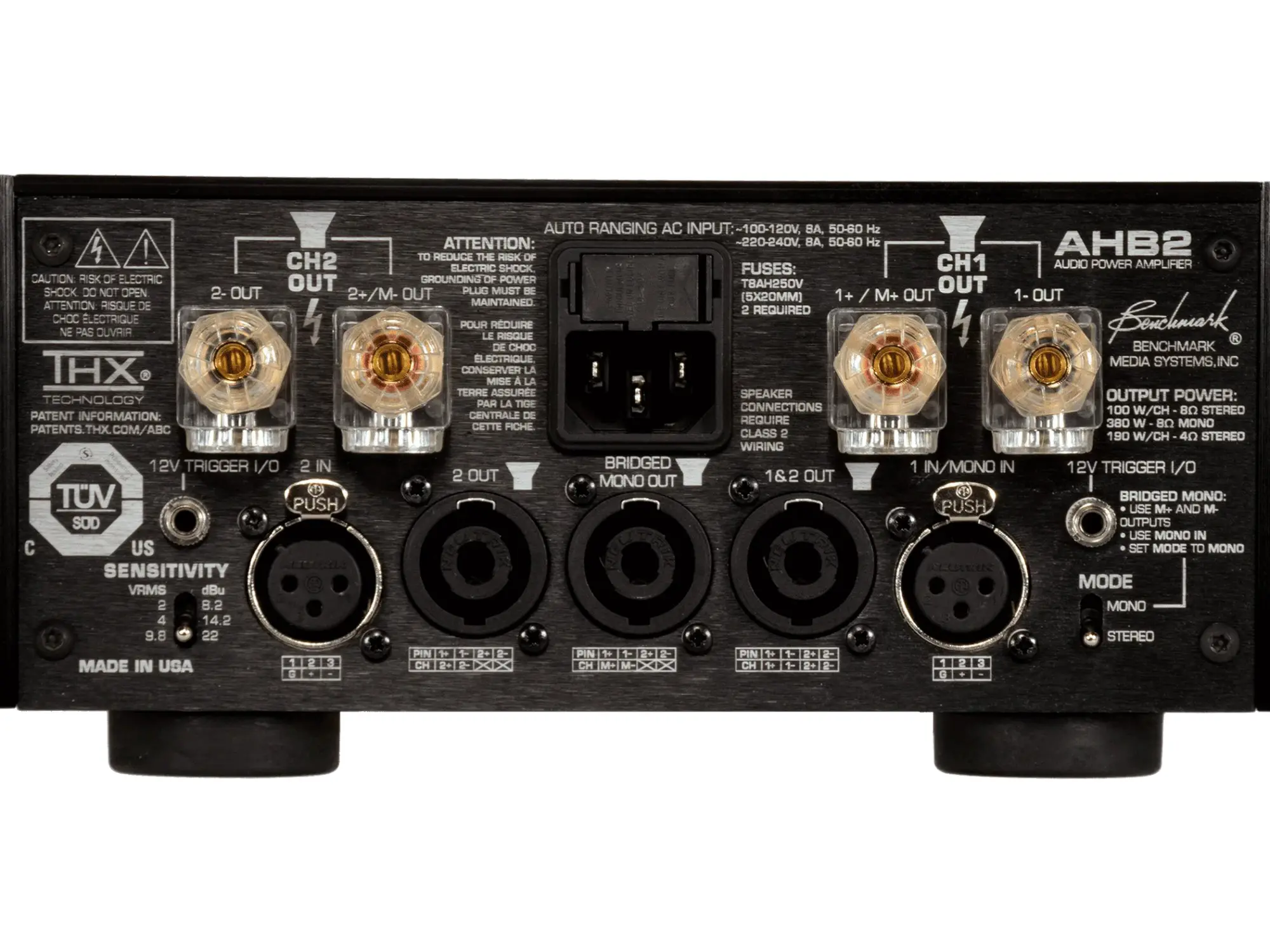

Trigger I/O
Ograniczone prądowo wyjście 12 VDC 200 mA do wyzwalania włączania urządzeń zdalnych
Wejście DC do podłączenia urządzeń zdalnych
Wejście reaguje na napięcie logiczne 3,3 V i wyższe, VIL = 1,26 V, VIH = 2,7 V
Absolutne maksymalne napięcie wejściowe = 30 VDC
Absolutne minimalne napięcie wejściowe = -0,3 VDC
Impedancja wejściowa = 20 k Ohm

Obwody zabezpieczające
W pełni elektroniczne, bez przekaźników
Sekwencjonowanie wyciszenia
Wykrywanie zniekształceń
Wykrywanie zwarcia
Wykrywanie nadmiernego natężenia prądu
Wykrywanie przekroczenia temperatury
Wykrywanie SOA (bezpieczny obszar działania urządzenia wyjściowego)

Wymiary
Wersja bez stelaża montażowego:
Z nóżkami i złączami: 280,5 mm (szer.) × 98,6 mm (wys.) × 237,2 mm (gł.)
Bez nóżek i złączy: 280,5 mm (szer.) × 88,1 mm (wys.) × 211,6 mm (gł.)
Wysokość płyty czołowej: 2RU (ok. 88,9 mm)

Wersja do montażu w stelażu:
Ze złączami, uchwytami i nóżkami: 482,6 mm (szer.) × 98,6 mm (wys.) × 269,7 mm (gł.)
Bez nóżek i złączy: 482,6 mm (szer.) × 88,1 mm (wys.) × 211,6 mm (gł.)
Głębokość szafy rack bez kabli (z uchwytami): 230,9 mm
Głębokość szafy rack z kablami: 279,4 mm
Wysokość płyty czołowej: 2RU (ok. 88,9 mm)

Waga
Wersja bez montażu w szafie rack:
Masa własna: 5,67 kg
Masa transportowa: 7,26 kg

Wersja do montażu w stelażu:
Masa własna: 6,12 kg
Masa transportowa: 7,71 kg

Wejście AC
Wejście AC z automatyczną regulacją
100 do 120 VAC +/- 10%, 8 A, 50-60 Hz
220 do 240 VAC +/- 10%, 8 A, 50 – 60 Hz
Pobór mocy na biegu jałowym = 20 W
Pobór mocy w trybie gotowości < 0,5 W
